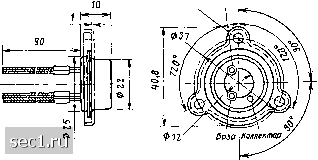

Zom8.<t>3,Z

Змиттер, Каллвнтар


Электрические параметры

Напряжение насыщения коллектор-эмиттео при/к = 2 А,

/в = 0,3 А П201АЭ, П202Э, П203Э не более 2,5 В

Статический коэффициент передачи тока в схеме с обшим эмиттером при (Уэ = Ю В, = 0,2 А, не менее-

П201Э, П202Э............. 20

П201АЭ................ 40

Статическая крутизна прямой передачи при Скэ = 28 В П203Э:

при Г = 298 К.............1,2-1,8 А/В

при Г = 213 К.............0,8-1,4 А/В

Граничная частота коэффициента передачи тока в схеме с общей базой при (/кб = Ю В, /к = 0,2 А не менее:

П201Э, П202Э.............. 100 кГц

П201АЭ, П203Э............. 200 кГц

Обратный ток коллектора не более: при Г= 298 К:

при 1/кБ = 20 В П201Э, П201АЭ и С/кб = 30 В

П202Э, П203Э..............0,4 мА

при Г= 343 К:

при (/кБ = 20 В П201Э, П201АЭ и t/кБ = 30 В

П202Э, П203Э.............. 2 мА

Обратный ток эмиттера при (/эБ = Ю В не более:

при Г = 298 К..............0,4 мА

при Г = 343 К...............2,5 мА

Предельные эксплуатационные данные

Постоянное напряжение коллектор-база:

при Г= 293 К:

П201Э, П201АЭ............. 45 В

П202Э, П203Э.............. 70 В

при Г= 323 К:

П201Э, П201АЭ............. 30 В

П202Э, П203Э.............. 55 В



f, стоянное напряжение коллектор-эмнттер при Лбэ 50 Ом

при Г < 293 К

П201Э, П201АЭ............. 30 В

П202Э, П203Э.............. S5 В

при Г= 323 К

П201Э, П201АЭ............. 22 В

П202Э, П203Э.............. 30 В

Постоянное напряжение коллектор-эмиттер при < < 10 Вт, Г < 323 К

П201Э, П201АЭ.............. 10

П202Э, П203Э............... 15В

Постоянный ток коллектора

П201Э, П201АЭ.............. 1,5 А

П202Э, П203Э.............. 2 А

Импульсный ток коллектора

П201АЭ................. 2 А

П202Э, П203Э............... 2,5 А

Постоянная рассеиваемая мощность с теплоотводом

при Гк < 323 К............. 10 Вт

при Гк = 343 К.............4,3 Вт

без теплоотвода

при Г < 298 К.............. 1 Вт

Импульсная рассеиваемая мощность при Ти < 5 с, g > 3,

Гк < 343 К................. 10 Вт

Температура перехода ............. 358 К

Общее тепловое сопротивление переход-корпус .... 3,5 К/Вт

Температура корпуса..............От 213

до 343 К

1,2 1,0

I 0,4 Л0,2

201Э

= 10

1,2 1,0

0,8 ii

si, 0,6

0,2 О

Окз=1

18, 1=0,2 А

.

201АЭ

пгогэ, \

П201Э

О 0,5 1,0 1,5 2,0 2,51ц, А дг 4 f Гц

Зависимость относительного Зависимость относительного

статического коэффициента пе- статического коэффициента пе-

редачи тока от тока коллектора. редачи тока от частоты



Is,mA 180

/ П201Э,

0кз = 0-

Uk3 =

5Ву/

1,0 иэв,В Входные характеристики.

Old, п.

Зависимость максимально до. пустимого напряжения коллек тор-эмиттер от сопротивления база-эмиттер.

П210А, П210Ш

Транзисторы германиевые сплавные р-п-р универсальные низкочастотные мощные.

Предназначены для применения в схемах переключения, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.

Выпускаются в металлостеклянном корпусе с гибкими выводами. Обозначение типа приводится на корпусе.

Масса транзистора не более 37 г, с наконечниками выводов и крепежным фланцем 48,5 г.

Зотв.ч, Змитер Ф4,5


Электрические параметры

Граничное напряжение при /« „ = 2,5 А не менее ....

типовое значение ..............

Статическая крутизна прямой передачи в схеме с общим

эмиттером:

50 В 70* В
