]-I2lOA при /к = 5 A, (Укэ = 2 В не менее.....6,66 А/В

типовое значение..............9 * А/В

П210Ш при /к = 7 А, С/кэ = 1 В не менее.....6,52 А/В

типовое значение..............10* А/В

Статический коэффициент передачи тока в схеме с общим эмиттером

П210А при С/кэ = 2 В, /к = 5 А не менее..... 15

типовое значение.............. 19*

П210Ш при 6кэ = 1 В, /к = 7 А....... 15-60

типовое значение.............. 23 *

Граничная частота коэффициента передачи тока в схеме

с обшей базой при С/б = 20 В, /3 = 0,1 А не менее 100 кГц Плавающее напряжение эмиттера при С/кб = 40 В не более

П210А.................. 1,5 В

П210Ш.................0,15 В

Обратный ток коллектора

прн Г = 298 К при С/кБ = 45 В П210А, С/кб = 65 В П210Ш не более................. 8 мА

при Г = 343 К

при С/кБ = 45 В П210А не более......50 мА

при С/кБ = 65 В П210Ш не более...... 12 мА

Обратный ток эмиттера П210Ш не более

при С/эБ = 15 В.............. 3 мА

при С/эБ = 35 В.............. 10 мА

Предельные экеплуатациоиные данные

Постоянное напряжение коллектор-база П21 OA..... 65 В

Постоянное напряжение коллектор-эмиттер

П210А при С/бэ > 1,5 В........... 65 В

П210Ш при С/бэ > 0,5 В........... 64 В

Постоянное напряжение эмиттер-база........ 25 В

Постоянный ток коллектора в режиме насыщения П210А 12 А

Импульсный ток коллектора в режиме насыщения при Тф < 15 мкс П210Ш............. 9 А

Постоянная рассеиваемая мощность

при Гк < 298 К.............. 60 Вт

при Гк = 343 К.............. 15 Вт

Темперэтура перехода ............. 358 К

Тепловое сопротивление

переход-корпус..............I К/Вт

переход-окружающая среда..........40 К/Вт

Температура окружающей среды..........От 213

доГк= 343 К

Примечание Пайку выводов разрешается производить на расстоянии не менее 20 мм от корпуса в течение не более 10 с Температура жала паяльника должна быть не более 533 К

Расстояние от корпуса до начала изгиба вывода должно быть не Менее 20 мм



213 120

1 2 3 Ч 5 61к,А

Зависимость статического коэффициента передачи тока от тока коллектора.


Ч 8 12 IB 20ГГц Зависимость статического коэффициента передачи тока от частоты.

0,2 0,1

-П21

--10/

1,5 2 2,5 ЗК„

Зависимость напряжения насыщения коллектор-эмиттер от коэффициента насыщения.

21011

= 2,5

213 243 273 303 ЗЗЗТ„,К

Зависимость граничного напряжения от температуры корпуса.

П210А -

П210Ш

1 2 3 4 5К

1,2 II 1,0

.0,8

%0,6

П210А

нас

100 Rb3>0

Зависимость времени рассасывания от коэффициента насыщения.

Зависимость относительного максимально допустимого напряжения коллектор-эмнттер о сопротивления база-эмиттер.



213 П213А, П213Б, П214, П214А, П214Б, * П214В, П214Г, П215

Транзисторы германиевые сплавные р-п-р универсальные низкочастотные мощиые

Предназначены для применения в схемах переключения, выход-иух каскадах усилителей низкой частоты, преобразователях постоянного напряжения

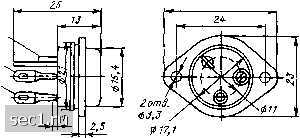

Вьшускаются в металлостеклянном корпусе с жесткими вывода-Обозначение типа приводится на корпусе

Масса транзистора не более 12,5 г, крепежного фланца не более 4,5 г

Коллектор

Эмиттер База

30,5


Электрические параметры

Напряжение насыщения коллектор-эмнттер при /к = 3 А, /б = 0,37 А не более

П213................. 0,5 В

П214, П214А, П214Б, П215......... 0,9 В

при /к = 2 А, /б = 0,3 А П213Б, П214В, П214Г не

более................... 2,5 В

Напряжение насыщения база-эмиттер при /к = 2,5 А, /б = 0,37 А

П213 не более.............. 0,75 В

П214, П214А, П215 не более......... 1,2 В

П214Б.................. 0,6-0,9 В

Статический коэффициент передачи тока в схеме с общим эмиттером при С/э = 5 В, = 0,2 А

П213А, П214В не менее.......... 20

П213Б не менее.............. 40

П214.................. 20-60

П214А................. 50-150

П214Б, П215............... 20-150

П213 при /к = 1,0 А............ 20-50

Статическая крутизна прямой передачи в схеме с общим

эмиттером при t/кэ = 28 В, Л„ = 36 Ом,/= 270 Гц П214Г 1,4-2,1 А/В
