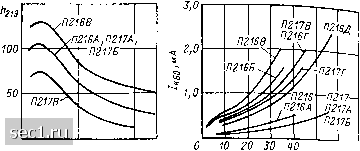

Зависимость статического коэффициента передачи тока от тока коллектора.

50 SOU,s,B

Зависимость обратного тока коллектора от напряжения коллектор-база.

0,5 \ 0,4

%о,з

" 0,2 0,1

213 гЗЗ 253 273 293 313 Т,,,К 213 233 253 273 293 313 Тк,К

Зависимость обратного тока коллектора от температуры корпуса.

Зависимость обратного тока коллектора от температуры корпуса.

Пайка к выводам транзистора допускается только на их плоской части. При пайке цилиндрическая часть вывода должна быть зажата теплоотводящими губками.

Изгиб выводов допускается только на их плоской части.

П302, ПЗОЗ, ПЗОЗА, П304, П306, П306А

Транзисторы кремниевые р-п-р усилительные низкочастотные мощные.

Предназначены для применения в схемах усиления низкой частоты и преобразователях постоянного напряжения.

Выпускаются в металлостеклянном корпусе с жесткими выводами. Обозначение типа приводится на корпусе.

Масса транзистора не более 10 г.

10 9,4

база-

Коллектор

Электрические параметры

Сопротивление насыщения коллектор-эмнттер при = = 150 мА, 4 = 50 мА не менее

при г = 298 К ПЗОЗ, ПЗОЗА.........20 Ом

при Г= 393 К и Г =213 К ПЗОЗ, ПЗОЗА .... 30 Ом Статический коэффициент передачи тока в схеме с общим эмиттером при С/б = Ю В при 7= 298 К при /э = 120 мА

П302 не менее............. 10

ПЗОЗ, ПЗОЗА не менее.......... 6

при /э=100 мА П306 .......... 7-25

при /э = 60 мА П304 не менее....... 5

при /э = 50 мА П306А.......... 5-35

при г =213 К не менее

при /э = 120 мА П302 ......... 6

при /э=120 мА ПЗОЗ, ПЗОЗА....... 3,5

прн /э = 100 мА П306 ......... 4

при /э = 60 мА П304 .......... 3

при /э = 50 мА П306А.......... 3,5

Предельная частота коэффициента передачи тока при Скб = 20 В не менее при /з = 120 мА

П302 ................. 200 кГц

ПЗОЗ, ПЗОЗА..............100 кГц

П304 ................. 50 кГн

при /э = 100 мА П306 и при /3 = 50 мА П306А ... 50 кГц входное напряжение не более при С/д = 10 В, /к = 300 мА

П302 .................. 6 В

ПЗОЗ П304 ............... 10 В

ПЗОЗА................. 4 В

"Ри tKB = 15 В, /к = 300 мА П306 ....... 6 В

при С/кБ=15 В, /к = 200 мА П306А......

Обратный ток коллектора

при Г= 298 К икь= 45 В П302, при t/B = 60 В ПЗОЗ, ПЗОЗА, П304, П306, при Ue = 80 В П306А

ботее.................100 МКА

при Г = 393 К, (/кБ=30 В П302, при Ukb = = 50 В ПЗОЗ, ПЗОЗА, П304, П306, при Сб = = 65 В П306А не более...........1500 мкД

Обратный ток котлектор-эмиттер

при Г = 298 К, Лбэ = 1 кОм, [/э = 40 В П302, при t/кэ = 70 В ПЗОЗ, ПЗОЗА, П306, при иэ =

= 100 В П304, П306А не более........ 1

при Т = 393 К, Лбэ = ЮО Ом, С/кэ = 30 В П302, при t/кэ = 50 В ПЗОЗ, ПЗОЗА, П306, при С/кэ = = 65 В П304, при t/кэ = 60 В П306А не более ... 6 мА

Предельные эксплуатациоиные данные

Постоянное напряжение коллектор-эмнттер при Лнэ < < 100 Ом и коллектор-база при Гп = 213 - 293 К

П302 ................. 30 В

ПЗОЗ, ПЗОЗА.............. 50 В

П304 ................. 65 В

при Гп = 293 - 373 К

П302 ................. 35 В

ПЗОЗ ПЗОЗА, П306 ........... -60 В

П304 П306А.............. 80 В

при Г„ = 423 К

П302 ................. 18 В

ПЗОЗ, ПЗОЗА.............. 30 В

П304 ................. 40 В

при Гп = 298 К

П306 ................. 60 В

П306А................. 80 В

при Г„ = 213 К

ПЗОб................. 50 В

П306А................. 70 В

Постоянный ток колтектора

П306, П306А.............. 0,4 А

П302, ПЗОЗ, ПЗОЗА, П304 ......... 0,5 А

Постоянный ток эмиттера П306, ПЗОбА...... 0,5 А

Постоянный ток базы............. 02А

Постоянная рассеиваемая мощность с теплоотводом при Г < 323 К

П302 ................. V Вт

ПЗОЗ, ПЗОЗА, П304, П306, П306А...... Ю Вт

при Гк = 393 К

П302, ПЗОЗ, ПЗОЗА, П304 .......... 1 "
