2Т922А, 2Т922Б, 2Т922В, КТ922А, КТ922Б, КТ922В, КТ922Г, КТ922Д

Транзисторы кремниевые эпитаксиально-планарные п-р-п генераторные высокочастотные

Предназначены для применения в схемах усилителей мощности, том числе при амплитудной модуляции, в умножителях частоты * автогенераторах на частотах выше 50 МГц при напряжении питания 28 В

Выпускаются в металлокерамическом корпусе с четырьмя изо-ованными от корпуса гибкими ленточными выводами и монтажным винтом Обозначение типа приводится на корпусе Масса транзистора не более 4,5 г

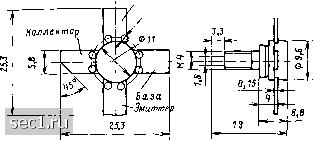

Зми.ттер ,вотв01

Электрические параметры

Выходная мощность при t/кэ = 28 В, f = 175 МГц, Г, < 313 К

2Т922А, КТ922А.............. 5 Вт

2Т922Б, КТ922Б.............. 20 Вт

КТ922Г................. 17 Вт

КТ922Д................. 35 Вт

2Т922В, КТ922В.............. 40 Вт

Коэффициенг усиления по мощности при t/кэ = 28 В, /= 175 МГц

2Т922А, КТ922А Р, = 5 Вт не менее...... 10

типовое значение.............. 20*

2Т922Б, КТ922Б Рзь,х = 20 Вт не менее..... 5,5

типовое значение.............. 10*

КТ922Г Р,,„= 17 Вт не менее........ 5

2Т922В, КТ922В Р,ь,х = 40 Вт не менее..... 4

типовое значение.............. 6*

КТ922Д Р„„,= 35 Вт не менее........ 3,5

Коэффициент полезного действия коллектора не менее

2Т922А, 2Т922Б, 2Т922В........... 55\

типовое значение.............. 65*

КТ922А, КТ922Б, КТ922В, КТ922Г, КТ922Д не менее 50 \"

Статический коэффициент передачи тока в счеме с общим эмиттером* при 113= В, при /« = 0,1 А 2Т922А,

/к = 0,25 А 2Т922Б, при /к = 0,5 А 2Т922В не менее Ю

типовое значение .............. 50

Напряжение насыщения коллектор-эмиттер*, типовое значение

2Т922А при /к =100 мА, /g = 20 мА..... 0,3 В

2Т922Б при /к = 250 мА, 4 = 50 мА...... 0,35 В

2Т922В при /к = 500 мА, 4 = 100 мА..... 0,4 В

Модуль коэффициента передачи тока при f = 100 МГц, С/кэ = 10 В

2Т922А, КТ922А при /к = 0,4 А не менее..... Ч

типовое значение ............. 7*

2Т922Б, КТ922Б, КТ922Г при /к = 1,5 А не

менее.................. 3

типовое значение............. 6,5*

2Т922В, КТ922В при /к = 3 А не менее..... 3

типовое значение.............. 4,5*

КТ922Д при /к = 3 А не менее....... 2,=i

Критический ток коллектора при С/кэ = Ю В, / = 100 МГц

2Т922А, КТ922 не менее.......... 0,6 А

типовое значение ............ 1,2* А

КТ922Г не менее............. 1,8 А

2Т922Б, КТ922Б не менее.......... 2 А

типовое значение ............. 3* А

КТ922Д не менее............. 4.5 А

2Т922В, КТ922В не менее.......... 5 А

типовое значение............. -5* А

Постоянная времени цепи обратной связи при С/кэ = 10 В, /= 5 МГц

2Т922А, КТ922А при /э = 40 мА не более .... 20 пс

типовое значение.............. 7,5* пс

2Т922Б, КТ922Б, КТ922Г при /э = 150 мА не

более.................. 20 пс

типовое значение............. 8* пс

2Т922В, КТ922В, КТ922Д при /э = 300 мА не

более.................. 25 пе

типовое значение............. 20* пс

Емкость коллекторного перехода при С/кб = 28 В, /= 5 МГц

2Т922А, КТ922А не ботее.......... 15 пФ

типовое значение.............. 8* пФ

2Т922Б, КТ922Б. КТ922Г не ботее....... 35 пФ

типовое значение.............. 20* пФ

2Т922В, КТ922В, КТ922Д не более....... 65 пФ
