hli3 100

О 48 12 18 го Окэ,В

Зависимость статического коэффициента передачи тока от напряжения колтектор-эмиттер

120 100 80 60 40 20

О 0,4 0,8 1,2 1,8 2,01ц,А

Зависимость статического коэффициента передачи тока от тока коллектора

П607, П607А, П608, П608А, П608Б, П609, П609А, П609Б

Транзисторы германиевые конверсионные р-п-р универсальные мощные

Предназначены для применения в усилительных, генераторных и импульсных каскадах низкой и высокой частоты

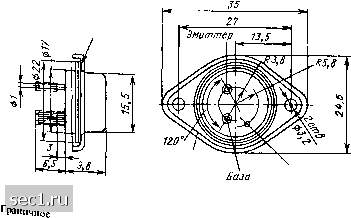

Выпускаются в металлостеклянном корпусе с жесткими выводами

Обозначение типа приводится на корпусе Масса транзистора не более 12 г

Коплеятор

Электрические параметры напряжение при /э = 0,1 А, /= 1 - 10 кГц.

- 5 мкс "Ри Г= 213 - 293 К

П607, П607А, П608, П608А, П609, П609А..... 25-50* в

типовое значение......... . 35 * в

П608Б, П609Б......... . . 40-70* в

типовое значение........ . 50* в

при Г= 343 К

П607, П607А, П608, П608А П609, П609А не

менее......... . . ... 20 В

П608Б, П609Б.............. 30 В

Напряжение насыщения коллектор-эмиттер при /к = 0,2 А П607 при /б = 20 мА, П607А, П608, П608Б, П609 при /б =10 мА и П608А, П609А,

П609Б при /б = 5 мА не более........ 2 В

типовое значение..............О 94 * в

Напряжение насыщения база-эмиттер при = 0,2 А П607 при /б = 20 мА, П607А, П608, П608Б, П609 при /б =10 мА и П608А, П609А, П609Б при

/б = 5 мА не более............ 0,6 В

типовое значение............... 0,4 * В

Гтатический коэффициент передачи тока в схеме с общим эмиттером при f/кэ = 3 В, /к = 0,25 А, /= 0,1 - 10 кГц, т„ = 15 мкс прн Г = 293 К

П607 ............... 20-80

типовое значение........... 53 *

П607А.............. 60-200

типовое значение........... 139 *

П608, П608Б, П609 .......... 40-120

типовое значение.......... 80*

П608А, П609А, П609Б......... 80-240

типовое значение.......... 154*

при Г = 343 К не более........ 3 значения

при Г = 293 К

при Г= 213 К............ От 0,4 до 2

значения при Г = 293 К

1остоянная времени цепи обратной связи при

t/кБ = 10 В, /э = 0,1 А, /= 5 МГц..... 8 * - 500 пс

типовое значение............ 52 * пс

Иодуль коэффициента передачи тока при [/кб = О В, /э = 50 мА, / = 20 МГц

П607, П607А............. 3-10*

типовое значение........... 6*

П608, П608А, П608Б.......... 4,5-13*

типовое значение........... 8 *

П609, П609А, П609Б.......... 6-15*

типовое значение........... 11 *

5ремя рассасывания при /к = 0,2 А, /= 1 - 10 кГц П607 при /б = 20 мА, П607А, П608, П608Б, П609 при /б =10 мА и П608А, П609А, П609Б при /б = 5 мА...............0,6*-3 мкс

типовое значение • • •......... U * мкс

Обратный ток коллектора не более

"ПбОуТ П607А, П608, П608А, П609, П609А при

[/5 = 30 В.............. 300 мкА

П608Б, П609Б при t/кБ = 50 В....... 500 мкА

типовое значение............ 9 * мкА

и Г = 343 К

П607 П607А, П608, П608А, П609, П609А при

(,5 = 30 В.............. 3000 мкА

П608Б, П609Б при t/кБ = 50 В...... 5000 мкА

Обоатныи ток коллектор-эмиттер

при Г= 293 К, Лбэ= 100 Ом П607, П607А,

П608, П608А, П609, П609А при t/кэ = 25 В

и П608Б, П609Б при из = 40 В не более .... 500 мкА

типовое значение............ 12* мкА

при Г= 343 К, при Лбэ = Ю Ом П607, П607А, П608, П608А, П609, П609А при

С/кэ = 20 В............... 3000 мкА

П608Б, П609Б при (7кэ = 30 В....... 5000 мкА

Обратный ток эмиттера при 1/эб = 1,5 В не более

при Г = 293 К............. 500 мкА

типовое значение............2,0* мкА

при Г = 343 К............. 2000 мкА

Емкость коллекторного перехода при Us = Ю В,

/= 5 МГц................16*-50 пФ

типовое значение............. 21 * пФ

Емкость эмиттерного перехода при f/эБ = 0,5 В, / = 5 МГц не более............ 500 пФ

Предельные экеплуатациоиные даииые

Постоянное напряжение коллектор-эмиттер при Лбэ = ЮО Ом, при Г = 213 - 293 К

П607, П607А, П608, П608А, П609, П609А..... 25 В

П608Б, П609Б............... 40 В

при Лб = 10 Ом, при Г= 343 К

П607, П607А, П608, П608А, П609, П609А..... 20 В

П608Б, П609Б............... 30 В

Постоянное напряжение коллектор-база

П607, П607А, П608, П608А, П609, П609А .... 30 В

П608Б, П609Б............... 50 В

Постоянное напряжение эмиттер-база........ 1,5 В

Постоянный ток коллектора........... 0,3 А

Импульсный ток коллектора при т„ < 10 мс и б > 2 0,6 А

Импульсный ток базы при т„ < Ю мс и Q >2 0,15 А остоянная (средняя) рассеиваемая мощность при

КБ < 20 В и Г= 213 - 313 К......... 1,5 Вт

l.emoBoe сопротивление переход-корпус....... 15 К/Вт

емпература р-л-перехода........... 358 К

емпература окружающей среды......От 213 до 343 К
